Eco – golv – ytvärmesystem – komplett set 5,0m²

Eco – Golvvärme – Ytvärmesystem – Komplett set 5,0 m²

Produktöversikt

Eko-golvet Golvvärmesystem Detta är ett innovativt komplett set, idealiskt lämpat för renovering av äldre byggnader. Med en särskilt låg installationshöjd på endast 18 mm kan systemet enkelt integreras för att förstärka eller helt ersätta gamla trägolvbrädor.

MDF-Golvvärmesystem Den imponerar med sin mångsidiga användning som golv-, vägg- eller takvärme och är därför även idealisk för svåråtkomliga rum, såsom snedtak.

Funktioner och fördelar

Den robusta bottenplattan av medeldensitet träfiberskiva (MDF) erbjuder plats för ett 12 mm plaströr tack vare sitt speciella fräsmönster, vilket kan användas i olika värmekretsar. Dess höga densitet och fuktbeständighet säkerställer en hållbar och stabil konstruktion.

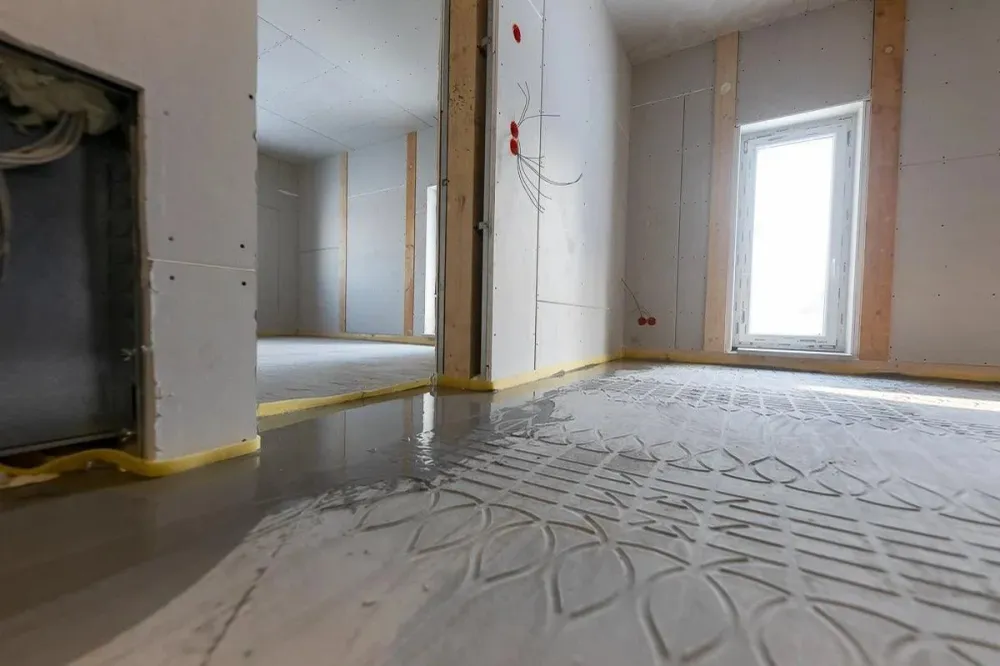

En annan speciell egenskap är möjligheten att förse rörstyrningsspåren med ett utjämningsmedel eller en tunn topplatta, så att en jämn yta och ökad stabilitet uppnås.

Tekniska specifikationer i korthet

Systemet är baserat på en MDF-skiva Med måtten 1200 mm x 600 mm x 18 mm, en draghållfasthet på 0,75 N/mm² och en böjhållfasthet på 30 N/mm² enligt DIN EN 319 och DIN EN 310, erbjuder denna panel en optimal bas för uppvärmning.

Värmeledningsförmågan är 0,14 W/mK, medan den genererade värmeeffekten ligger mellan 60 och 80 W/m². Det flexibla 5-lagers helplastkompositröret av PE-RT (12×2 mm) bidrar till en effektiv värmefördelning inom systemet.

Monteringsanvisningar och installationsanvisningar

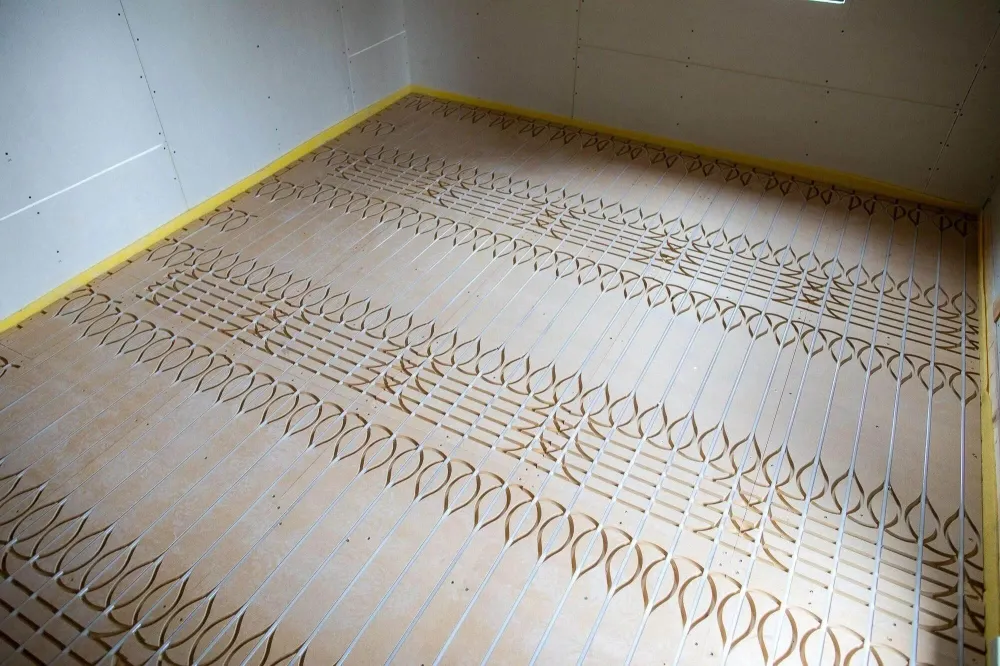

Systemet installeras sömlöst tack vare det integrerade fräsmönstret i bottenplattan. Det är viktigt att hålla ett väggavstånd på 5–10 mm för att möjliggöra eventuell expansion och för att fästa bottenplattorna med vanliga träskruvar.

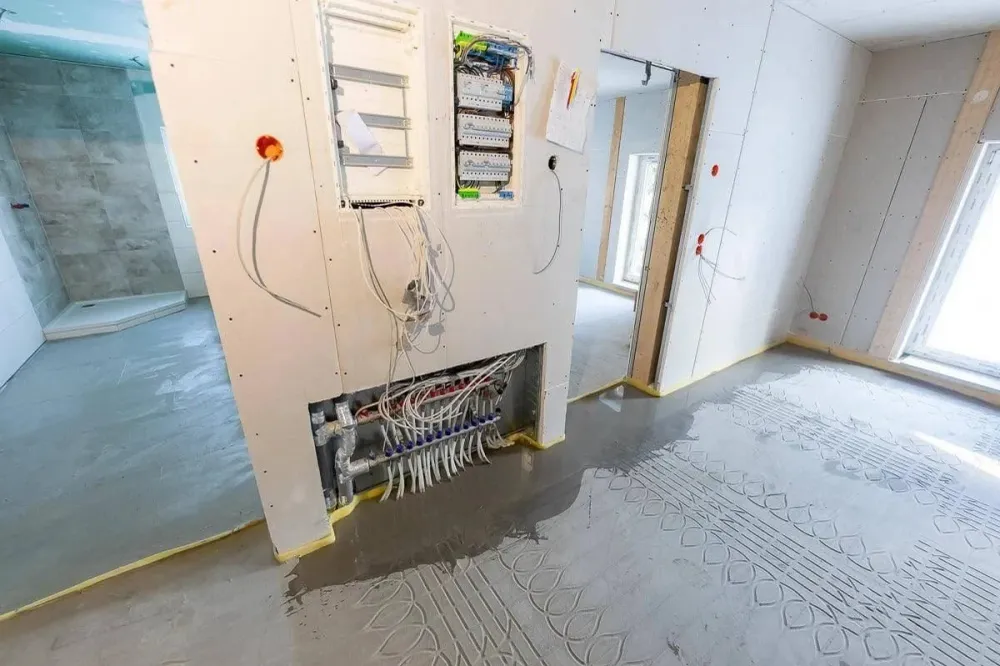

Värmeröret förs sedan in i det frästa mönstret och begränsas till en maximal längd på 80 m per värmekrets. Värmerören ansluts via en självtätande klämringskoppling, vilket garanterar enkel och säker installation.

Användningsområden och mångsidighet

MDF-ytvärmesystemet kan användas inte bara som golvvärme, utan även som vägg- eller takvärme. Denna mångsidighet möjliggör optimal nytta av effektiv värme i olika rum och under olika strukturella förhållanden.

Speciellt vid renovering av gamla byggnader erbjuder systemet en modern lösning för att öka boendekomforten samtidigt som befintlig byggnadsstruktur bevaras eller förnyas.

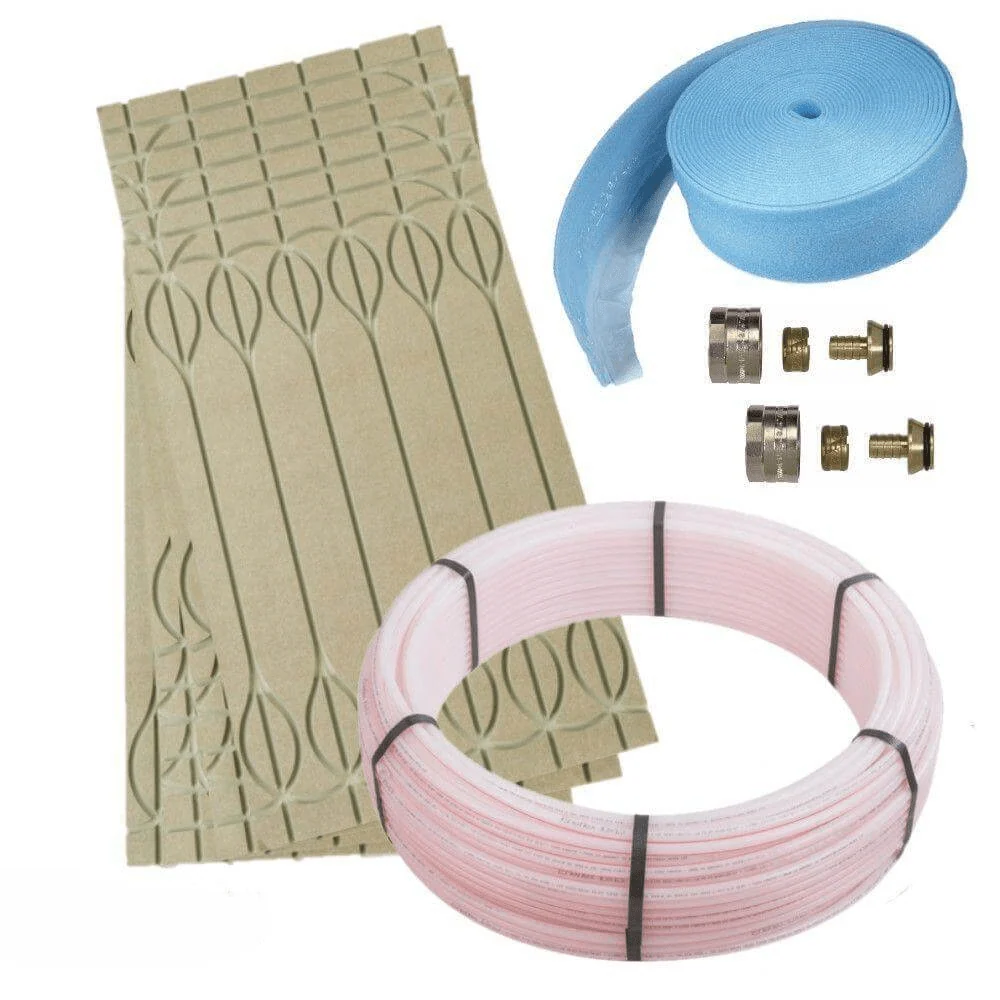

Leveransomfattning

• 7 MDF-stödskivor; 1200 x 600 x 18 mm
• 85 m FB värmerör, PE-RT 12 x 2 mm
• 25 m kantisoleringsremsor 150 x 8 mm;
• 2 st kompressionskopplingar 12 x 2 mm
• 1 x Monteringsanvisning

Materialrekommendation: (beroende på ytbeläggning, ingår ej i leveransen):
Avjämningsmassa (Maxit HAM50 Renoveringsavjämningsmassa snabb)
Keramiska ytbeläggningar -> Fyll hela ytan med avjämningsmassa och avkopplingsmatta.

Ladda ner

• Monteringsanvisningar
