Särdrag:
1: Tillverkad av högkvalitativt material, mer hållbart.
2: Elektrolytkondensator med hög frekvens och låg resistans, låg resistans, stabil utgång.
3: Modulegenskaper: synkron likriktning, oisolerad buck, konstant ström och konstant spänningsmodul, CC CV laddningsmodul.
4: Användningsområde: högpresterande LED-konstantströmsdrift, laddning av litiumbatterier (inklusive ferroelektriska), 4V, 6V, 12V, 14V, 24V batteriladdning,
Laddning av Ni-Cd Ni-MH-batterier (batteripaket), solpaneler, vindkraftverk.
Justeringsmetod för utgångsström:
1. Justera CV-potentiometern och ställ in utspänningen till det spänningsvärde du behöver enligt dina belastningskrav.
2. Ställ CC-potentiometern moturs cirka 30 varv (det vill säga, ställ in utströmmen till minimum), anslut lysdioden och justera CC-potentiometern till den ström du behöver.
För batteriladdning, efter att batteriet är helt urladdat, anslut det till utgången och justera laddningsströmmen till den ström du behöver. Ju mer, desto mindre laddningsström.)
Specifikationer:
Skick: 100% helt ny
Ingångsspänning: DC6-40V
Utgångsspänning: Steglöst justerbar (1,2-35VDC) under lång tid under 32V (lämplig för applikationer där ingångsspänningen är högre än utgångsspänningen och inte kan ökas)
Utström: Maximalt 20A inom 15A under lång tid (vänligen lägg till en fläkt för värmeavledning om temperaturen på effektröret överstiger 65 grader, och använd nedstämpling för högspänningsutgång)
Strömbegränsningsområde: 0,2–20 A (justering) Om modulen överstiger 65 grader, vänligen lägg till en fläkt.
Minsta utgångsspänning: 3V
Arbetsfrekvens: 150 kHz
Konverteringseffektivitet: Upp till cirka 96 % Verkningsgraden är relaterad till tryckskillnaden och användningsmiljön
Utgångsrippel: Cirka 50 mV rippel (inget brus) 20 M bandbredd (endast för referens) ingång 24 V uppmätt
Arbetstemperatur: -10°C till +75°C (Var uppmärksam på slutrörets temperatur vid faktisk användning. Om temperaturen är för hög, stärk värmeavledningen eller minska användningstiden.)
Potentiometerjusteringsriktning: Medurs (ökning), moturs (minskning)
Utgångskortslutningsskydd: Ja (momentant skydd) konstant ström (nuvarande inställt konstant strömvärde kan inte kortslutas under en längre tid)
Skydd mot omvänd polaritet i ingången: Ingen,
Utgångsmotstånd mot backflöde: Ingen, för självladdade eller induktiva laster krävs ett externt 2-poligt rör!
Kopplingsmetod: Kopplingsplint

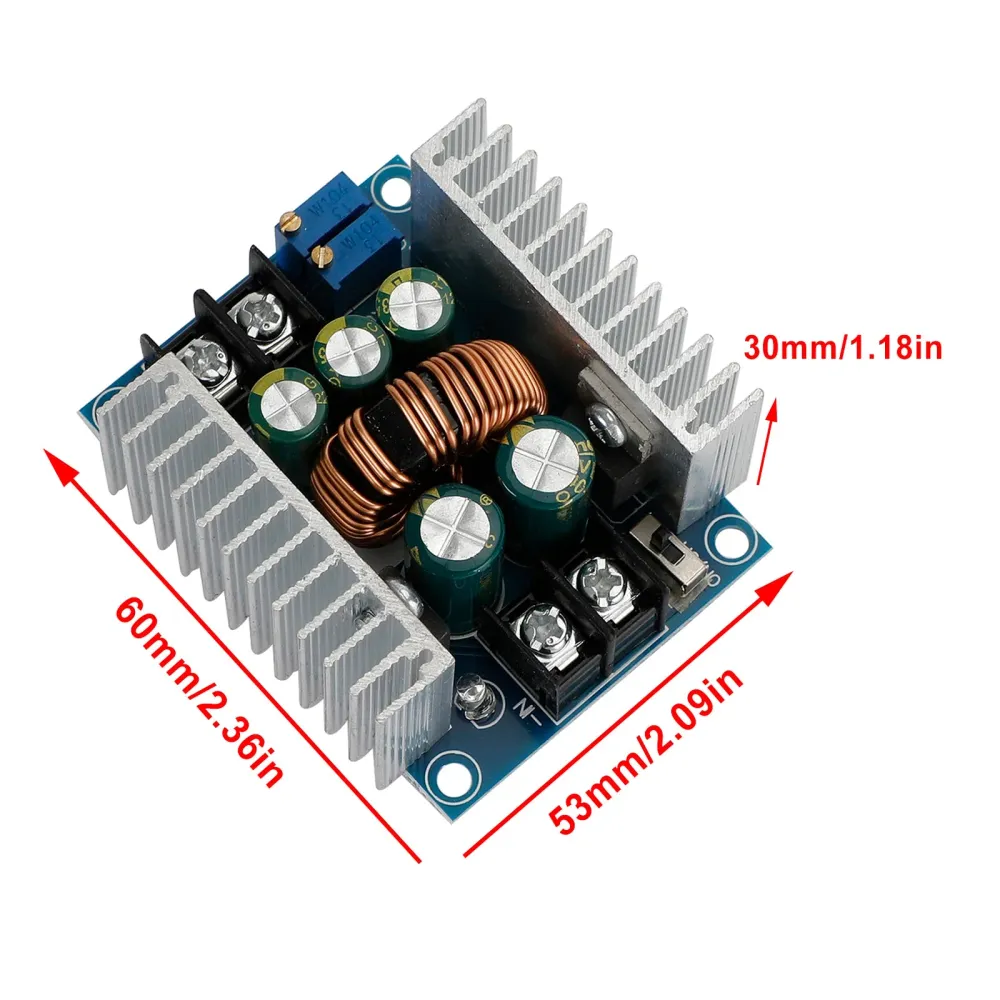

Modulstorlek: 60*53*30 mm/2,36*2,09*1,18 tum

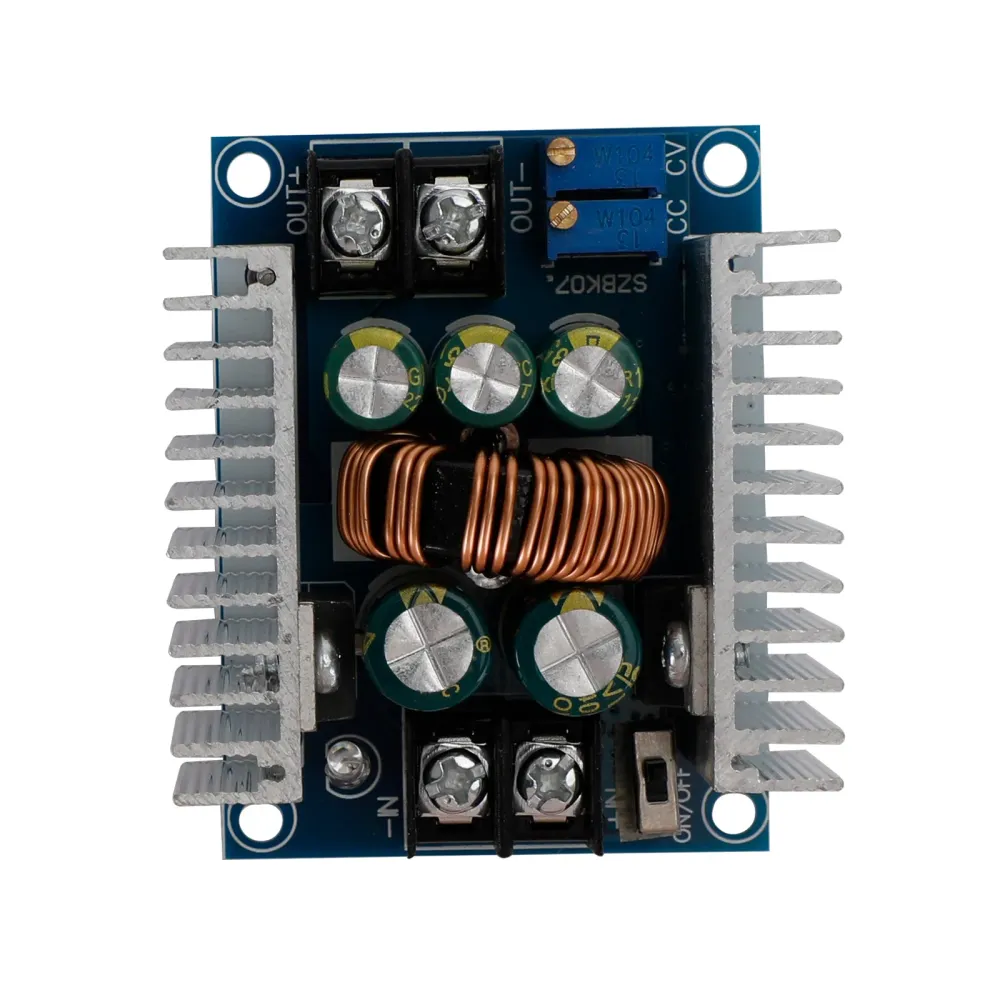

Instruktioner för koppling:
OUT+: positiv utgång
OUT-: negativ utgång
+IN: positiv ingång
-IN: Ange ett negativt tal
CV: Reglering av utgångsspänning
CC: reglering av utgångsström
EN: Aktivering, låg nivå stänger utgången; Paus, hög spänningsnivå aktiv
När ingången och utgången är jordade, är konstant utgångsspänning vid tomgång CV och konstant utgångsström vid CC
Notera:
1. Vänligen tillåt 1-3 mm skillnad på grund av manuell mätning.
2. Färgen på objektet som visas på bilderna kan skilja sig något på din datorskärm eftersom bildskärmarna inte är kalibrerade på samma sätt.
Paket ingår:
1 x omvandlare
Garanti:
Returer: Kunder har rätt att ansöka om retur inom 60 dagar efter mottagandet av produkten.
24-timmars expert online: Lös dina installations- och produktproblem
